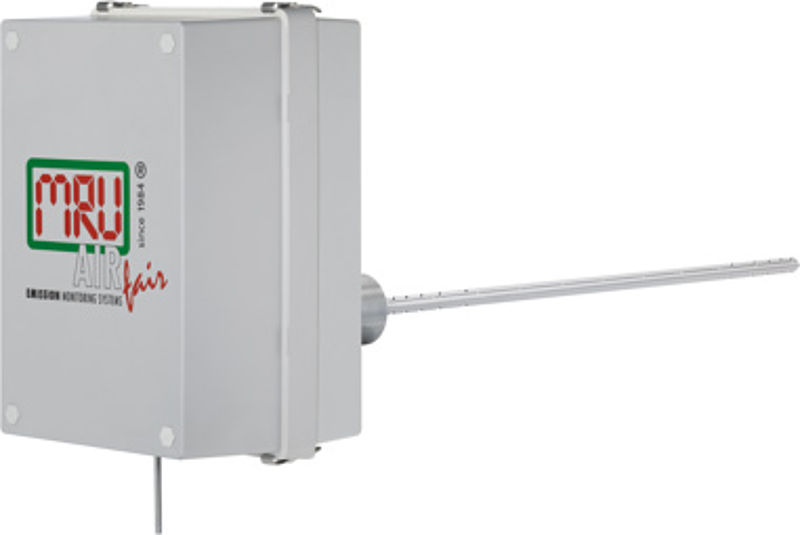

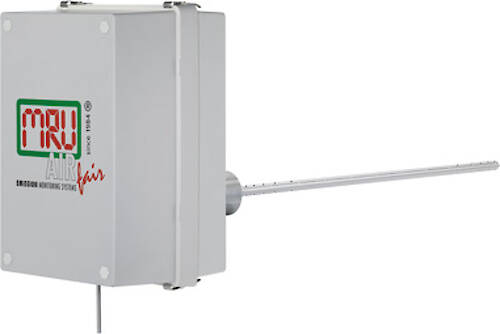

DF 252
Töz ölçümleri sırasında değişken hızlar için gaz akış ölçümü
Dinamik basınç ölçüm prensibi kullanarak baca gazı akış hızının m/sn devamlı ölçümü
Temel Donanım
- Hava geçirmez camlı fiber kasa
- Sondanın başındaki diferansiyel basınç iletici ve kontrol ünitesi ile 300-1000 mm arası paslanmaz çelik sonda borusu
- Yığın yüzeyini girdikten sonra m^3/sn’deki akış hızını hesaplama
- Baca gazı sıcaklığı ve mutlak basınç ölçümleri
- Düşük ortam sıcaklığı için opsiyonel ısıtıcı ve tozlu baca gazı için opsiyonel geri tepme
Teknik Bilgi
| Ölçüm Aralığı | ||
| Hız | 3…30 m/sn | |
| Debi | 0…1.000 Tm^3/sn | |
| Akış | 0 ... 1.000 Tm^3/sa (1 Tm^3/sa = 1.000 m^3/sa, 1.000 Tm^3/sa = 1.000.000 m^3/h) | |
| Diferansiyel basınç | 0…5 mbar | |
| Sıcaklık | 0…300-600 °C | |
| Mutlak basınç | 800…1.200 mbar (isteğe bağlı) | |
| Boyut ve Diğer Bilgiler | ||
| Flanş | DN80PN6 | |
| Akış hızı | 3…30 m/sn (?) | |
| Kasa | kompakt ünite, kullanıcı arayüzü yerleşik, koruma dondurma (isteğe bağlı) | |
| Koruma sınıfı | IP 65 (fiberglas kasa) | |
| Ağırlık | yaklaşık 25 kg | |
| Ölçüler | 440x640x1.040 mm (YxGxD), 500 mm sonda dahil |
