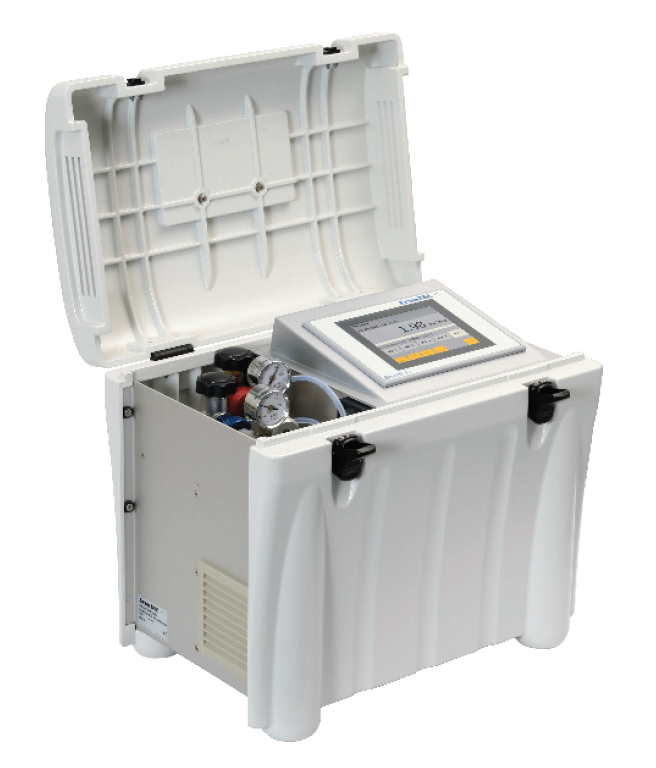

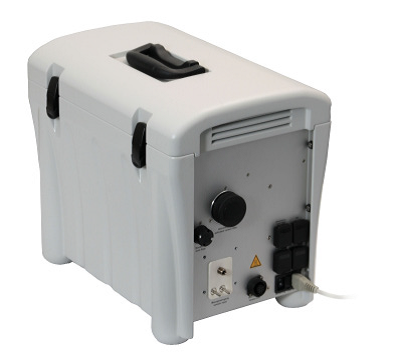

ERSATEC SmartFID TOC Analizörü

• Otomatik işlemler için mikroişlemci odaklı
• 5,7 "LCD dokunmatik ekran
• Ölçüm aralığı: 0-100.000 ppm / 0-160.000 mgC, ayarlanabilir otomatik ölçüm değişimi
• 200 C sıcaklıkta ısıtmalı chamber
• Dahili hafıza (veri günlüğü işlevi), Microsoft Excel'de USB vasıtasıyla aktarma
• 2 adet konfigüre edilebilir ölçüm değeri çıkışı 0/4 ...20mA
• Ethernet arabirimi
• Farklı dil seçenegi
• Çanta içerisinde tekrar doldurulabilir dahili hidrojen ve
• Span gaz tüpleri
• 3 metre Isıtmalı Hat (180C)
• Ekranda grafik çizebilme özelliği

• Ölçüm bilesenleri: hidrokarbonlar, klorlu hidrokarbonlar
• Ölçüm prensibi: flame-ionization-detection (FID)
• Ölçüm aralıkları(C3H8’e göre): 5 seçilebilir aralık / otomatik ölçüm aralığı değiştirme: standart: 0 ... 10 ppm ila 0 ... 10 Vol.% opsiyonel prob ölçüm aralıkları: 0 ... 1 ppm ila 0 ... 1 Cilt%, ayrıca ayarlanabilir serbest ölçüm aralıkları
• Algılama limiti: ≤1.5 üst aralık değerinin değeri
• Dogrusallık: seçilen aralıkta ±% 1,0
• Tekrarlanabilirlik: sabit sıcaklık ve sabit basınçta ≤% 1,0
• Sıfır noktra sapması: ayda üst aralık değerin ≤0,5% 'i
• Hassasiyetteki sapma: haftalık üst değerin ≤% 2,8'i
• O2 çapraz duyarlılık: 80 ppm C3H8 ile ilgili <% 1,8
• Isınma süresi: 25 dk.
• T90 - zamanı: typ. <1,5 s
• Basınç: atmosferik ±0,05bar
• Sıcaklık: 0 – 300 C
• Akış: yak. 1,2 l/sn
• Örnek gaz bağlanrısı: paslanmaz çelik boru için kelepçe yakalı vidalama, OD 6 mm veya hızlı bağlantı elemanı
• Yakıt gaz: hidrojen, kategori 5.0, hidrokarbonların kalıntı içeriği <0,5 ppm, basınç: 3 bar, sürekli kullanımda tüketim: 1,2 l / saat;alternatif olarak H2 / He-karışımı,tüketim:yak.2,4 l/sa
• Kalibrasyon gazı: yaklaşık konsantrasyon Sentetik havadaki basınç aralığının% 80'i (tipik Propan), basınç: 3 bar, kalibrasyon işlemi sırasında tüketim: 1,6 l / dak
• Yanma havası / sıfır gaz: karbon filtre veya katalizörlü dahili pompa
• Konektör: quick coupling
• Güç kaynagı: 115 veya 230 V AC 48 ... 63 Hz; güç tüketimi: maks. Isıtma proseslerinde 350 W. Çalışma sırasında 120 W (katalitik konvertör olmadan); mak. 540 W ısıtma işlemi tipinde. Çalışma sırasında 150 W (katalitik konvertörle)
• Ağırlık: analizör – 14 kg
• Boyutlar (YxGxD): 420 mm x 470 mm x 310 mm
• Sinyal Çıkısları: analog çıkıslar: 2 adet serbest konfigüre edilebilir 0 ... 4 - 20 mA çıkış
  dijital çıkıslar: 3 adet serbest yapılandırılabilir potansiyelsiz kontak, 250 V AC 1 A
  uygunluklar: CE, EMV, VDE 0701, DIN EN 15267-3

SmartFID, uçucu organik bileşiklerin (VOC) sürekli ölçümü için kullanılan bir mobil cihazdır. Bir alev iyonizasyon dedektörü (FID) ile çalışır ve bir ölçüm gaz numunesindeki hidrokarbon konsantrasyonlarını bir elektrik sinyaline dönüştürür. Bu, bir elektrik alanındaki bir brülörde bir hidrojen difüzyon aleviyle VOC içermeyen bir hava ile gerçekleşir. Numune gazındaki hidrokarbonlar, CHO + 'lara oksitlenen CH-fragmanlarında kırılırlar.

Bu iyon akışı ölçülebilir ve VOC konsantrasyonu ile orantılıdır. Ölçüm değerleri ppm veya mg C biriminde dokunmatik ekranda görüntülenir, böylece bir çeviri gerekli değildir.

Ölçüm gazı örneği, ısıtılmış sensör bloğuna monte edilmiş entegre bir diyaframlı pompa ile çizilir. Gazın bir kısmı FID'e yönlendirilir ve geri kalan gaz bypass yoluyla dışarı çıkarılır.

Bir basınç kontrolü, gaz analiz odasına girdiğinde ölçüm gazının basıncını sabit tutar. Ölçüm gazı ile temasta olan parçalar 200 ° C'ye kadar ısıtılır, böylece SmartFID, yoğuşma problemleri olmaksızın hemen hemen her endüstriyel proseste kullanılabilir.

Cihaz gaz pompası, numune basıncı ve ön gerilim voltajını ölçen dedektör-alevin kendiliğinden kontrolü ile birlikte gelir.

• Termik, katalitik, biyolojik ve aktif kömür egzozu hava arıtma tesislerinden gelen emisyonlar
• Maksimum iş yeri konsantrasyon değeri
• Ham gaz ve temiz gazda hidrokarbon emisyonu
• Üretim tesislerinin proses izlemesi ve kontrolü
• (Yanma) motorlarından çıkan emisyonlar
• Egzoz hava temizleyicileri ve kimyasal temizleme tesislerinde hidrokarbon atılımlarının tespiti
• Enerji santralleri, çöp yakma tesisleri ve kimyasal atık arıtma tesislerinde çıkan emisyonlar
• Kuruluşlar ve denetim organizasyonları
