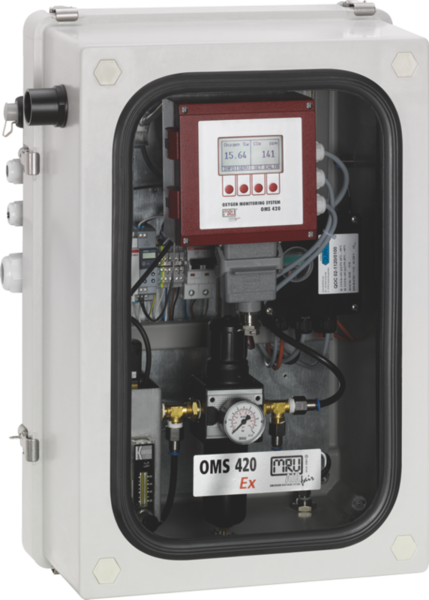

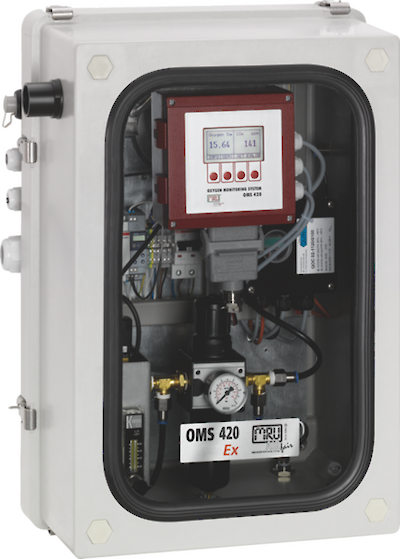

OMS 420 Ex
Tehlikeli alanlar için O2 ve COe yerinde izleme sistemi
O2 ve COe ölçümü ile devamlı yanma optimizasyonunun;
- Atmosfere salınan tehlikeli gazların çalıştığı çeşitli endüstriyel fırınlarında, kazanlarında
- Petrol rafine tesislerinde
- Petrokimya tesislerinde
- Gaz ayırma tesislerinde, maden eritme ocaklarında, kok fabrikalarında
O2 (Oksijen) ve COe (Yanmamış Yakıt) izlenmesi için kullanılır.
Temel Donanım
- Tehlikeli alan kullanım taımı: Bölge 2 ya da Sınıf 1, Div 2, Gr A/B/C/D
- Özel IP65 basınçlı kabin ve basınç kontrolü ile (z-purge) II 3G Ex pz II T3 Gc’e uygun
- Kolay, hızlı ve yerinde değiştirilebilir dedektör kafasına sahip sensörler (O2 & COe)
- Aydınlatmalı ekran, işlevli tuş takımı, çift galvanic izolasyonlu 4-20mA çıkış ve dijital çıkış RS 485 (Modbus RTU)
- Paslanmaz çelik SS16Tİ bağlantı, 4”ANSI-150 lbs akış yönlendirlemi prob boruları, 250mm-2m arası uzunluk
- Katalitik tane sensörleri için numune seyreltmesine ihtiyaç duymayan yanıcı COe ölçümü için sıcak katı elektrolit sensörü (Pellisotrs) (Opsiyonel)
- Tozlu baca gazları için benzersiz geri üfleme sistemi (Opsiyonel)
- Doğru ölçümler için entegre otomatik kalibrasyon (Opsiyonel)
- Toz ve su geçirmez muhafaza (Çok düşük ortam sıcaklığında ölçüm yapılabilmesi için opsiyonel olarak ATEX ısıtıcılı ya da yüksek ortam sıcaklığında ölçüm yapabilmek için opsiyonel olarak ATEX Vortec soğutuculu)
Temel Bilgi
Ölçüm Aralığı
- O2 0...25 % (zirkonyum dioksit)
- COe 0 ..1.000 ppm (sıcak katı elektrolit)
- Sıcaklık 1.000 °C’ye kadar
- Basınç 900…1.100 mbar
- Akış Hızı min. 1 m/s - max. 30 m/s
Boyutlar ve Diğer Veriler
- Isınma Süresi Min 30 dakika
- Ex sınıflandırılması II 3G Ex pz II T3 Gc
- Tepki Süresi < 10 saniye
- Bağlantı Bağlantı 4" ANSI-150lbs, paslanmaz çelik 1.316Ti
- Prob tüpü uzunluğu 250 mm…2.000 mm, inkonel çelik
- Arayüz Çift, izole edilmiş 4-20mA analog çıkış, , max. load 500R, RS 485 dijital arayüz (Modbus RTU), DIN-rail RS 485/Profibus converter
- Kalibrasyon Manuel ya da otomatik (kullanıcı ayarlamalı), 1 nokta (ofset) ya da 2 noktalı (ofset ve süre)
- Güç Kaynağı 100...240Vac / 47...63 Hz / 100 W (300 W kabin ısıtıcısı ile)
- Basınçlı hava 6...8 bar, tozsuz, yağsız ve susuz ortam (DP -20°C ya da daha az)
- Çevre Koşulları +5°C...+45°C (ATEX Vortec Soğutucu ile +65°C) ve -45°C..+45°C Kabin ısıtıcı ile
- Boyutlar 650 x 500 x 350 mm (Y x G x D)
- Koruma IP 65
- Ağırlık Yaklaşık 25 kg
