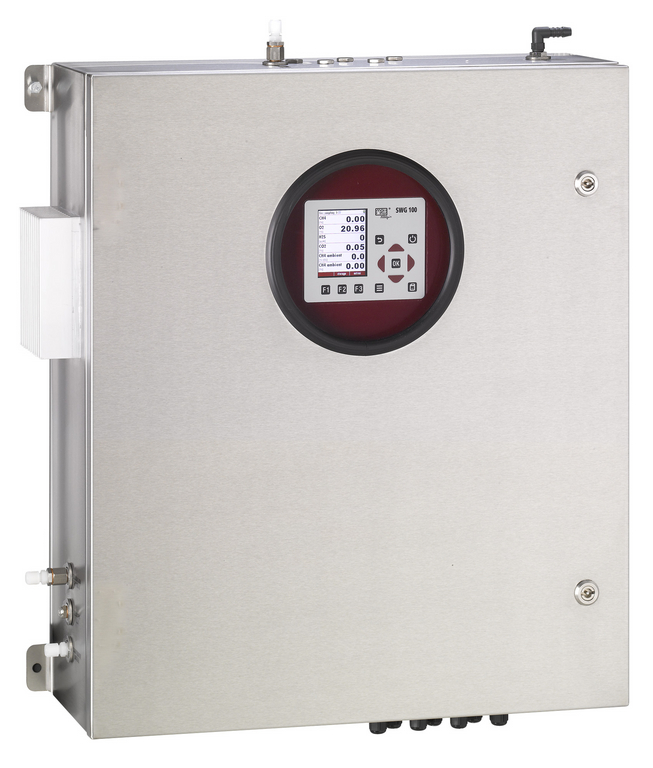

SWG 100 Biyogaz EX
Tehlikeli Bölgeler için sürekli ölçümler için sabit biyogaz analiz sistemi
EN 60079-0, EN 60079-15 standartlarına uygun özel kabin ile tehlikeli alan bölgesi 2'de kullanım için uygun sabit biyogaz analizörü
Kullanıma hazır biyogaz analizörü olan endüstriyel çözüm SWG100 Bio EX şunlarla kullanılır:
- Biyogaz tesisleri
- Kojenerasyon ısı ve güç motorları (CHP)
- Kentsel veya endüstriyel atık su arıtma siteleri
- Kömür yatağı gaz siteleri (kömür yatağı metan gazı)
- Gıda ve hayvansal atık işleme tesisleri
- Biyometan (şebekeye gaz) tesisleri
- Depolama sahaları
Temel Donanım
- EX II 3G Ex nA IIA T1 Gc’ye göre uyum sertifikası ile, 2. derece tehlikeli bölgede zorlu endüstriyel kullanım için sanayi uyumlu sağlam tasarım.
- Sürekli izlenen kabinenin havalandırma fanı, gaz girişi ve CH4 gaz dedektöründeki gaz akışı sınırlandırıcıyı içeren standart sistem güvenliği
- Elektrikli örnek gaz soğutucu ve kondens tahliye pompası
- Hızlı ve güvenilir ölçümler için etkili gaz örnekleme
- Örnek gaz akışı izleme ve ayarlamalı, ayarlı örnek gaz pompası
- Sensör önünde asit numune gazı filtrasyonu ile dahili numune akış sensörü
- Otomatik sıfırlama (temiz ortam havası ile) ve otomatik kalibrasyon için solenoid valf
- Sistem alarm durumu ile örnek gaz beslemesi kesilmesi
- Tümü paslanmaz çelik 1/8 "ID dişli gaz konnektörleri
- Yüksek basınç bölgesi için akış sınırlayıcı delikli gaz girişi
- Basınç ve sıcaklık dengelenmesiyle doğrudan ve sürekli/süreksiz ölçüm
- Sadece bir analizör ile 4 noktaya kadar ölçümleme (zaman paylaşım tekniği) (opsiyonel)
- Çalıştırılmaya hazır, kolay kurulum
Temel Bilgi
| Ölçüm aralığı | |
| O2 | 0…25% elektrokimyasal |
| CO2 | 0…100% NDIR |
| CH4 | 0…100% NDIR |
| H2S | 0...2.000 ppm (5.000ppm overlode) elektrokimyasal |
| H2S Low | 0...50 ppm (250ppm overlode) elektrokimyasal |
| H2S High | 0...10.000 ppm (50.000ppm overlode) elektrokimyasal |
| H2 | 0...1.000 ppm (2.000ppm overlode) elektrokimyasal |
| CO | 0...10.000 ppm (20.000ppm overlode) elektrokimyasal |
| Boyut ve diğer bilgiler | |
| Çalışma sıcaklığı | +5…+45 °C |
| Güç kaynağı | 110…230Vac / 50…60Hz / 220 W |
| Arayüz | RS485 interface (modbus RTU); 4x analog output 4-20 mA, floating, max. load 500R; 2 alarm relays, potential free contacts 24 Vdc/5 A; DIN-rail RS485 / ProfiBus converte |
| Tehlike Klasmanı | cabinet marking II 3G Ex nA nC IIC T3 Gc, compliance to EN 60079-0 and EN 60079-15 |
| Koruma | IP 54 |
| Boyut | 600x700x210 mm (DxGxY) |
| Ağırlık | yaklaşık 40 kg |
